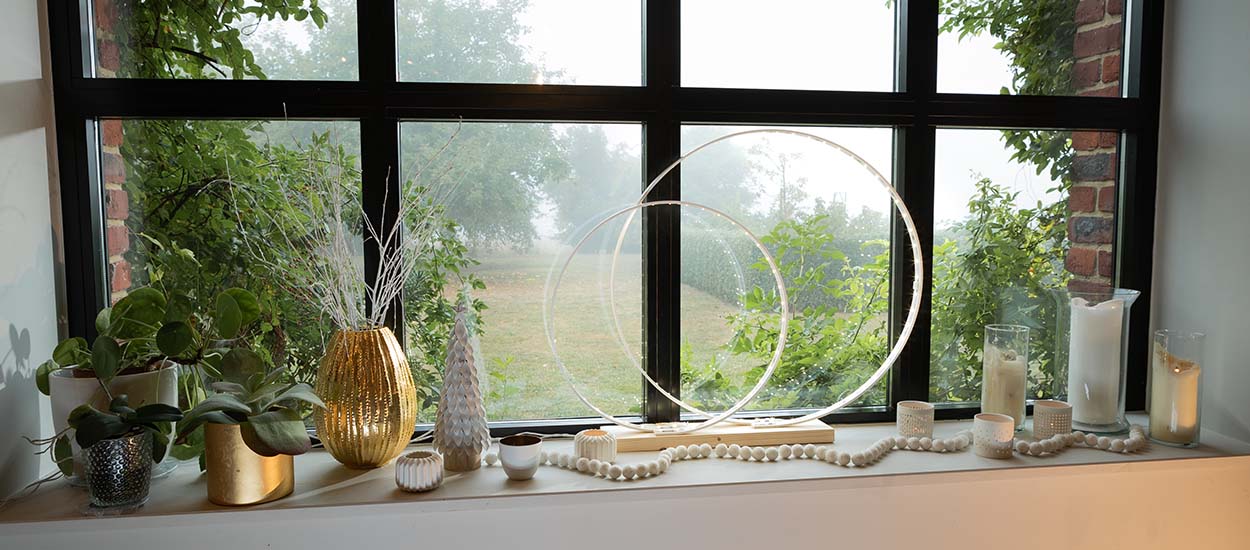

Tuto : Fabriquez une lampe “Cercles” design avec des LED

DIY - Avec deux profilés, un morceau de bois et du ruban LED, construisez une lampe minimaliste et originale !

Vous êtes à la recherche d'une lampe design ? Et si vous fabriquiez ce luminaire originale avec deux profilés en PVC et du ruban LED ?

Très facile à réaliser, ce tutoriel vous est proposé par Castorama. En seulement deux heures, cette lampe minimaliste trouvera une place dans votre salon !

À vos outils !

Fiche tuto

2/5

2 h

70 €

Outils et Matériaux pour fabriquer une lampe cercle

2 profilés plats PVC blanc 25 x 5 mm, 2 m
1 morceau de tablette ou de planche en bois ou une chute de contreplaqué d'environ 2,5 cm d'épaisseur. Largeur 9,4 cm, longueur, 47 cm.
1 scie sauteuse (si besoin de couper la planche)
3 rubans lumineux LED 1,5m IP20 blanc neutre
une vrille
une perceuse visseuse
des vis auto perceuses fraisées de 4,8 x 25 mm
une boîte à onglet
une scie à métaux
des serre-joints
un bloc abrasif
une paire de ciseaux
un crayon de menuisier
un mètre ruban
un réglet
une équerre
une paire de gants de protection

Tutoriel pour construire une lampe cercle en LED

1 - Commencez par découper la planche aux dimensions suivantes : 47 x 9,4 cm. Cette planche servira de socle pour les cercles lumineux. Une épaisseur de 2,5 cm est recommandée.

2 - A l'aide d'une équerre et d'un crayon, mesurez et tracez les repères des emplacements de fixation des deux cercles sur la planche. Tracez un premier repère perpendiculaire, à 10 cm du côté droit.

3 - Tracez ensuite le milieu de cette perpendiculaire, à 4,7 cm.

4 - Puis, tracez deux repères à 1,25 cm, de part et d'autre du milieu. Et enfin, deux repères à 2,5 cm des repères précédemment tracés.

5 - Prolongez ces repères sur toute la longueur du tasseau.

6 - Préparez les deux profilés plats en PVC. Ici les profilés mesurent 2 m de long. Sur l'un des deux profilés, tracez un repère de découpe à 1,50 m.

7 - Sciez le profilé sur le repère à l'aide d'une boite à onglet et d'une scie à métaux. Poncez ensuite la découpe avec un bloc abrasif.

8 - Mesurez et tracez les repères de perçages à chacune des extrémités des deux profilés, deux repères à 2 cm l'un de l'autre. Puis sur ces repères, retracer des repères en leur milieu à 1,2 cm.

9 - A l'aide d'une vrille, pré-percez tous les repères pour faciliter le perçage.

10 - Fixez la planche sur un établi ou une table avec des serre-joints. Prenez le profilé de 2m et placez une des extrémités sur les repères tracés sur la planche. Maintenez le profilé en place à l'aide d'un serre-joint.

11 - Vissez le profilé sur la planche avec des vis autoperceuses.

12 - Saisissez l'autre extrémité du profilé pour former un cercle et placez-la sur le repère suivant, en veillant à ce que les repères de perçages soient alignés avec les vis de la première extrémité. Maintenez le profilé avec un serre-joint.

13 - Vissez la deuxième extrémité sur la planche, avec les vis autoperceuses.

14 - A l'aide du réglet et du crayon, tracez sur la planche un repère à 15 cm du 1er cercle formé.

15 - Placez l'extrémité du profilé de 1,50 m sur le repère tracé sur la planche, maintenez le profilé avec un serre-joint. Vissez avec des vis auto-perceuses.

16 - Comme pour le premier cercle, saisissez l'autre extrémité du profilé de 2 m pour former un cercle et placez-la sur le repère suivant, en veillant à ce que les repères de perçages soient alignés avec les vis de la première extrémité. Maintenez le profilé avec un serre-joint, puis vissez-le sur la planche.

17 - Préparez les 3 rubans LED de 1,50 m. Le 1^ème ruban sera coupé à 50 cm pour être raccordé au 2^ème ruban de 1,50 m, pour réaliser un ruban de 2 m, qui servira pour le cercle de 2 m. Le 3^ème ruban de 1,50 m servira pour le cercle de 1,50 m.

18 - Sur le 1^er ruban LED, mesurez et coupez aux ciseaux une section de 50 cm, en veillant à bien couper entre les repères cuivrés. Reliez cette section au 2^ème ruban LED de 1,50 m à l'aide du petit adaptateur prévu à cet effet.
